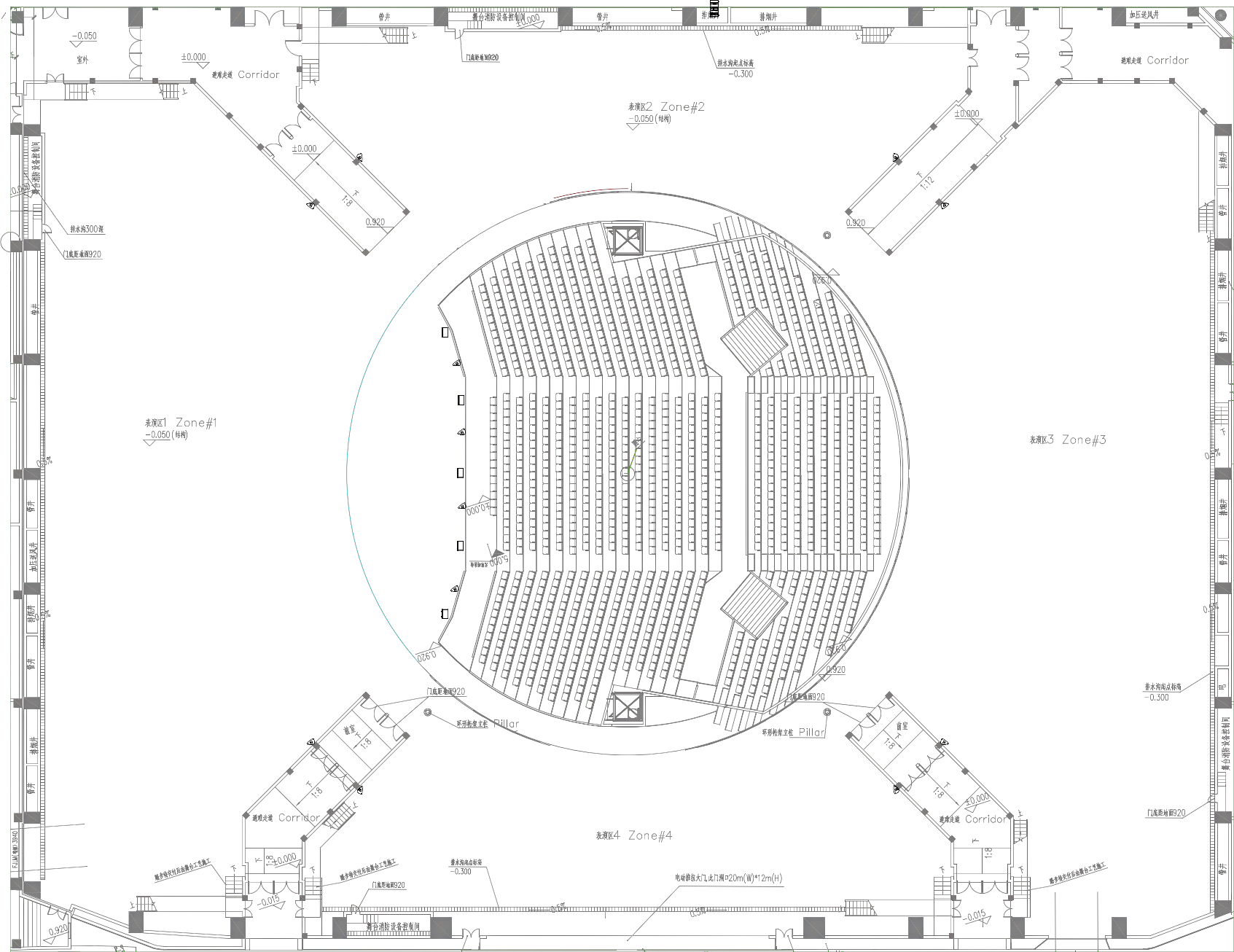

1．设计思路

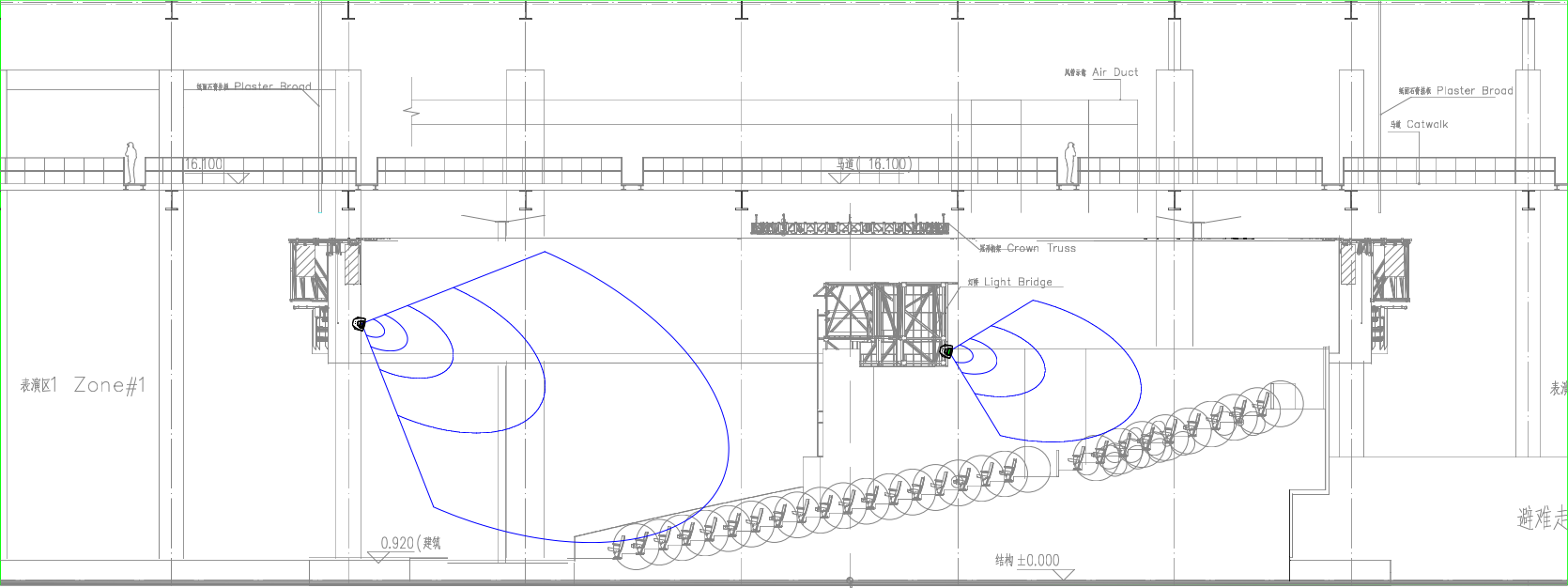

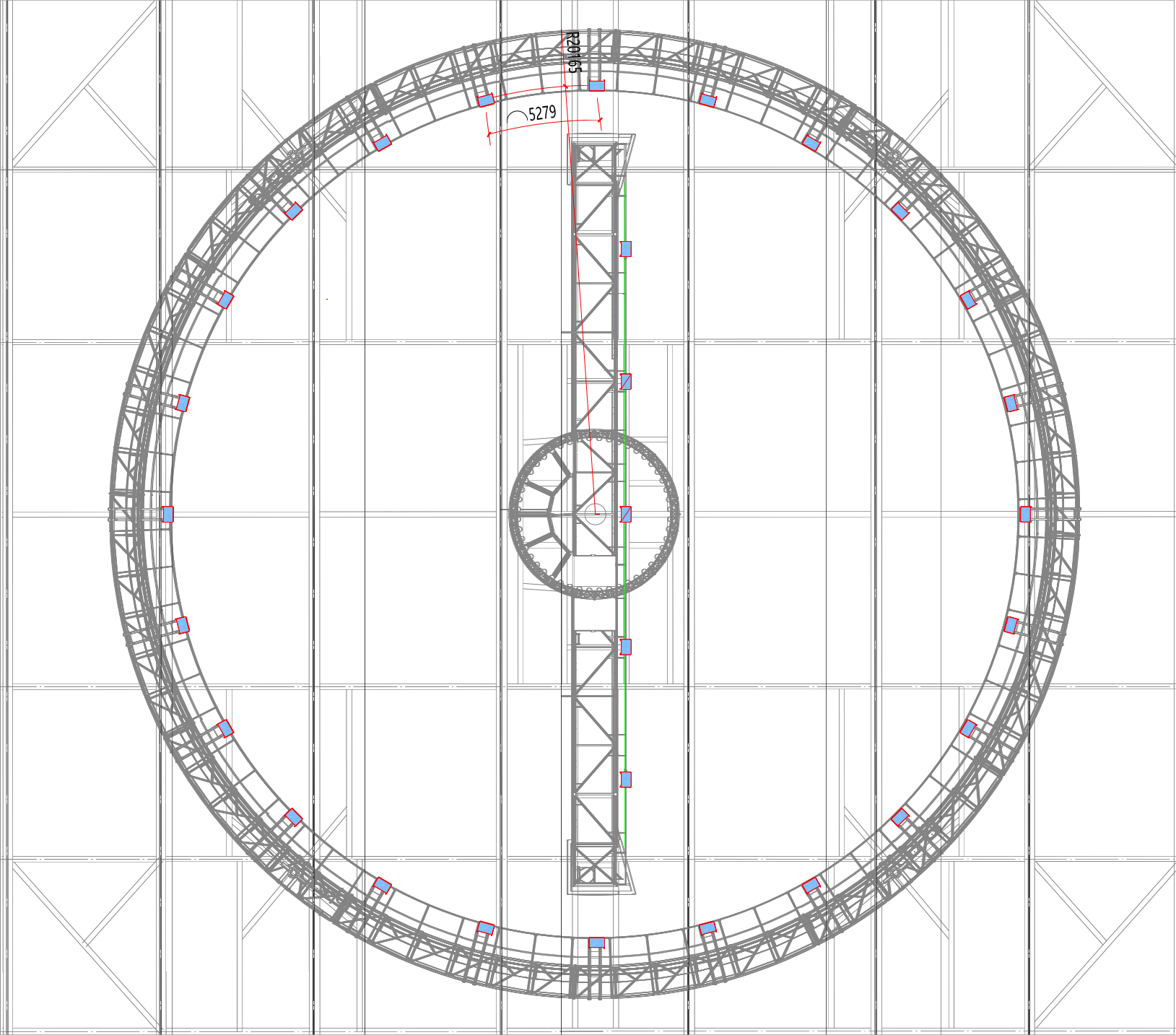

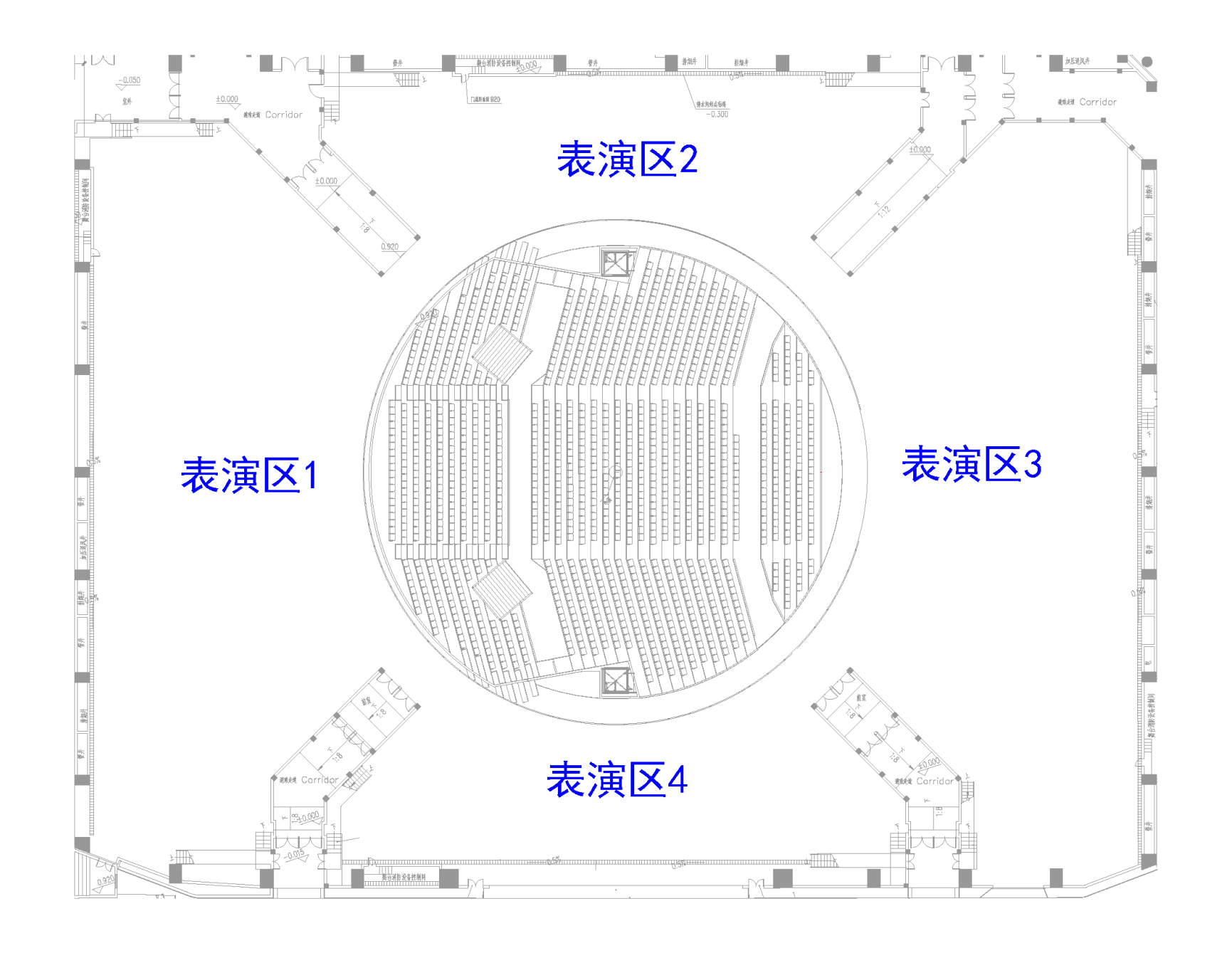

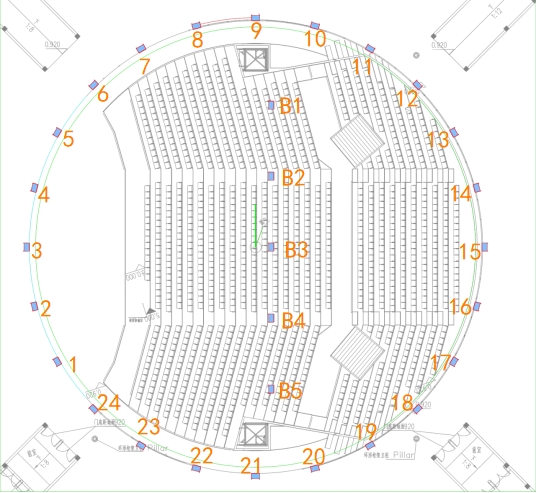

1）根据剧场空间布局进行音箱布局：剧场的矩形空间和可旋转的观众席区 域决定了音箱的布局需要具有灵活性和针对性。在圆形桁架上设置的 24 只同轴 全频扬声器，根据演出区域的不同，可灵活切换为主扩声音箱或环绕音箱，以实 现最佳的声音覆盖和沉浸式效果。

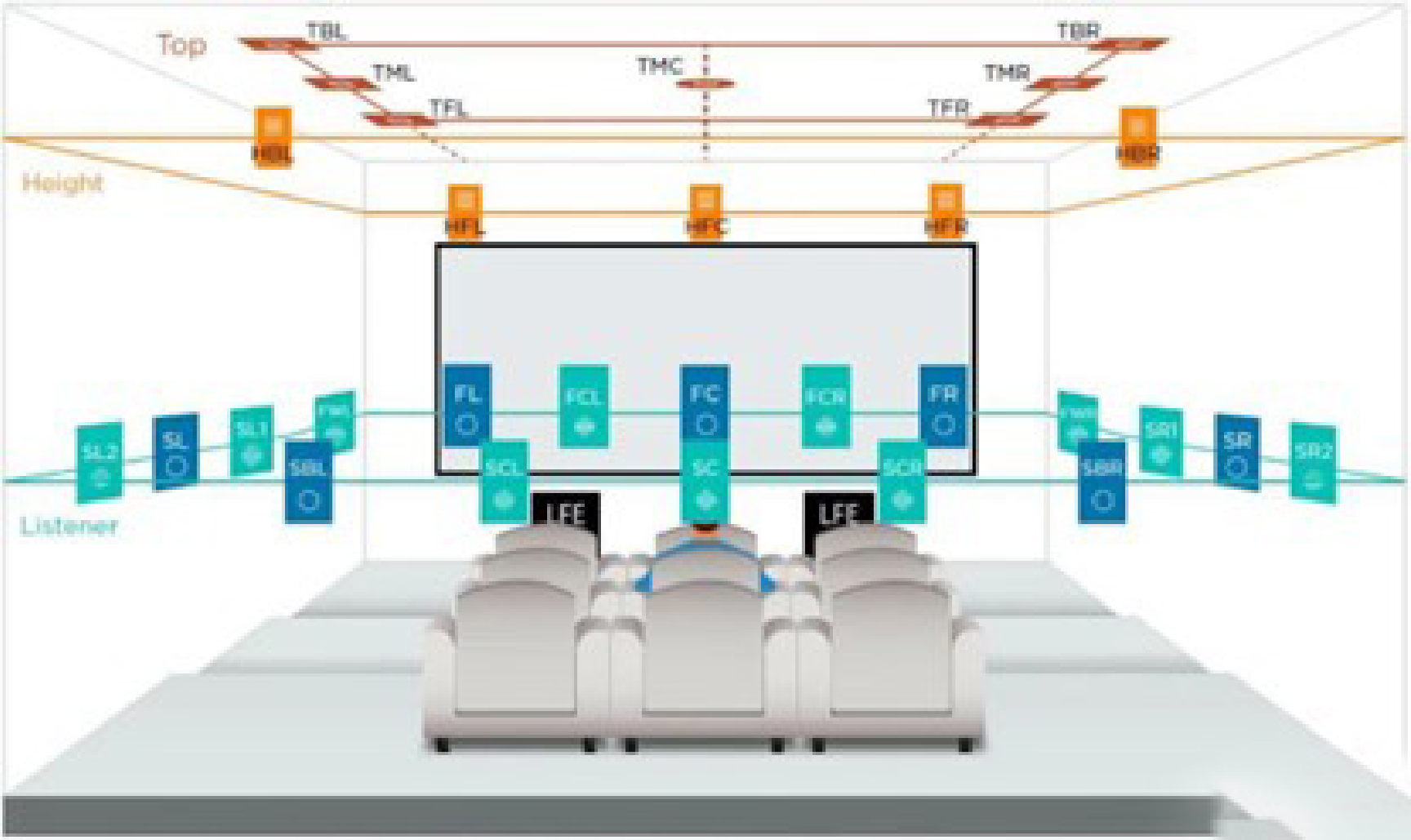

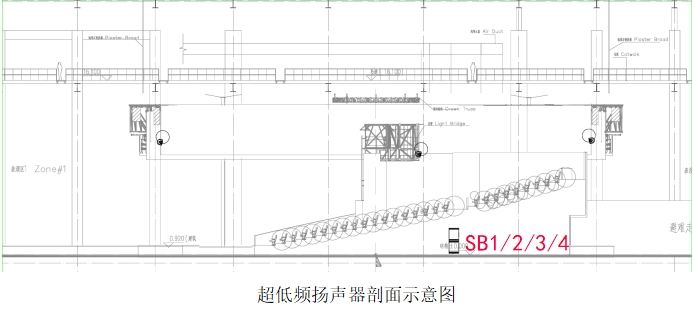

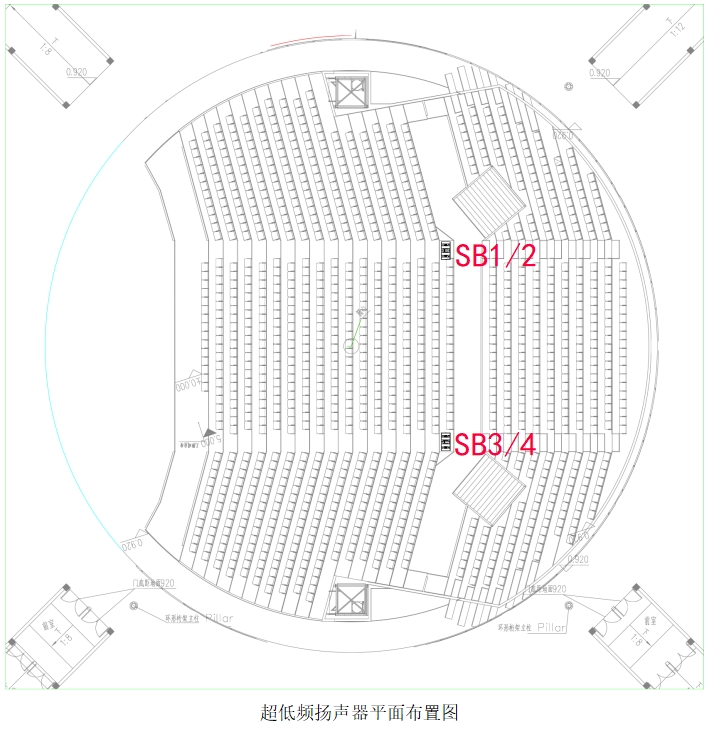

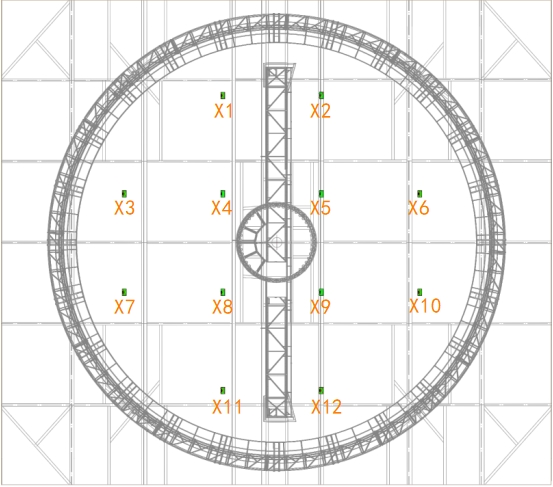

2）考虑声音的层次感和立体感：通过设置不同类型的音箱，如主扩声扬声 器兼沉侵式环绕声扬声器、天花效果声扬声器、返送扬声器、拉声像扬声器和超 低频扬声器，营造出丰富的声音层次感和立体感。天花效果声扬声器可模拟天空 中的声音效果，返送扬声器为演员提供清晰的监听声音，拉声像扬声器增强声音 的方向性，超低频扬声器则强化低音效果。
3）结合观众席的旋转功能：观众席的旋转要求音频系统能够实时跟随，确 保在旋转过程中声音的连续性和稳定性。因此， 旋转返送扬声器和拉声像扬声器 随观众席旋转，同时面光桥的旋转也需要考虑音频线路的布局，以避免线路缠绕。
4）本工程除了满足剧场剧院演出固定节目需求之外，还具有先进的科 学性、实用性， 符合当代中国发展特色的特点，做到至少五年在中国同级别文旅 剧场等专业沉侵式扩声系统中保持领先地位。
5）系统选用的调音台、功率放大器、扬声器等设备均采用知名品牌，符合 国内外各项标准，并优选安装维护保养方便的设备。选取设备全部采用通用接插 件，使其具有良好的扩展性和兼容性，以方便第三方设备接入与保持系统稳定。
系统体现下几方面：
一致性：突出以人为本、按需设计的原则充分考虑使用功能和操作特点的需 求，做到量体裁衣按需设计。工程上采用主流技术（先进、实用、成熟技术）、 主流产品（符合主流技术要求的成熟产品），技术先进、功能实用性强，系统应 依据技术指标的一致性、互换性选定设备，使系统具备良好的灵活性、兼容性、 扩展性和可移植性。
设备选型原则，满足系统先进性要求。在确保满足系统需求的前提下， 关键 设备选用国内实用的品牌型号并通过 1～3年实践验证的高可靠性产品。
安全可靠和易操作维护性原则。选择满足上述要求的产品及系统， 达到可靠 性、实用性、安全保密性和易操作、维护性与先进性很好地结合。具备长期稳定 工作的能力，所有选用设备均符合沉侵式剧场使用及可靠性标准。
经济性、实用性原则追求最佳投资效能比， 使系统达到先进水平，系统做到 多年不落后。在满足性能与价格之比在同类系统和条件下达到最优，选择最佳性 价比的设备。
2．需求分析
根据我们对客户需求的理解，我们将按文旅剧场潮流的理念来规划设计，具 有优良的现场演出沉侵式音响效果与良好的语言清晰度能力。
本剧场在总体定位上层次较高，而系统的配置则以中高档设备为主，系统先 进、可靠， 操作灵活、简便， 力争设计成为目前国内一流行列的多功能橙天嘉禾 剧场，成为质量一流的精品工程、文化强市的标志性工程和惠及群众的民心工程。
因此，我们对剧场剧院扩声系统做出以下需求定位：
满足文旅固定节目需要；
满足综合节目的演出需求；
3．设计特点
1）先进性
基于剧场剧院的总体建设水平，作为观演建筑的两个基本功能，即观演 的舒适性与视听的效果，要达到国内同级、同类文化设施的先进水平。对于音响 系统而言主要体现在音频信号的数字化、网络化传输， 分配与集中控制技术，扬 声器系统的高品质以及其精确控制与功率放大器的远程监测技术等。
音频信号网络传输系统设计的先进性
音频信号采用数字信号传输方式时，要求全数字化处理，信号信噪比高，传 输品质优良；音频信号采用传统模拟信号传输方式时，要求技术成熟、简洁可靠、 性能优异。
扬声器及功率放大系统的先进性
调音控制系统的先进性
选用世界著名品牌专业现场数字调音台，技术先进、性能优良、质量稳定可 靠。
声音还原系统的先进性
扩声系统具有精确的声场控制能力、良好的声场覆盖能力和良好的音质。 可靠性
基于现场演出的实时性这个基本特点，本方案音响系统的主要设备与信号流 程充分考虑其部件及路由的安全，设计方案从音箱功放系统、控制设备、信号传 输系统以及周边设备均选用性能可靠、配置合理、品质卓越的专业设备， 整个系 统传输采用光纤和模拟同步传输，确保系统的安全与稳定性。
通用性与适应性原则
剧场剧院的各种音响设备除了满足系统配置的技术要求外，同时还考虑 设备的以下通用性与适应性原则：
（1）剧场剧院内部设备的通用性
提高剧场剧院内的设备互换性，以提高设备的利用率，降低操作管理的 难度。
（2）适应国内外表演艺术领域音响系统通用性
充分考虑国内外表演艺术领域音响系统的专业性和通用性要求，系统设计采 用实用的音响系统及专业设备，以适应各种环境下对音响系统扩声的要求。
（3）方案对剧场剧院将来的经营使用做以下充分考虑
考虑到剧场剧院演出的需要，系统设计预留模拟信号、数字信号等多种 符合专业规范的接口；
系统中选用的专业设备均为目前剧院中音响师惯用的主流产品，系统通用性 和兼容性强；
系统预留有足够的扩展空间，可满足将来系统功能扩充的需要；
安全性、标准性原则
系统的音响设备、连接器件及电源供应设备均满足安全性、标准性原则， 所 有设备均按产品产地通过相关认证和符合相关标准要求。
系统功能
对扩声系统而言，应该摆脱传统的“工程”设计理念，提升到“工程艺术”
相结合的层次，一切的工程都为表演艺术服务，尽量较全面地满足表演艺术的需 要。
语言清晰度高、有足够的声级、声场分布均匀，达到并优于相关标准；
声像一致性好、较高的传声增益、无噪声干扰和音质缺陷；
满足人耳对音质的主观听音要求；
系统具有较高的可靠性、易维护性、安全性及可扩展性。
系统足够的动态余量，高信噪比；
极高的语言可懂度；
音质/音色达到剧场剧院演出要求；
系统操控简便，实时调用快捷，可对扬声器系统进行实时监测；
可对现场节目信号进行拾音、存储；
可根据节目需要对人声/乐器声进行修饰；
可存储和调用不同的设置模式；
信号传输系统考虑传输线路的冗余备份，保证系统的可靠性。
系统的稳定性
扩声系统是个“声音闭环系统”存在声反馈问题，扩声系统在临界状态下会 给声音带来严重的失真（声染色），因而扩声系统要有充分的稳定性，这是保证 扩声系统声音质量的一个重要因素。传声增益指标的保障可由扬声器的选型与布 局以及优良的指向特性、传声器的合理选型与布置和舞台、观众厅建筑声学处理 等综合手段予以保证。
声学缺陷及系统噪声
对于扩声系统总噪声级的保障，在设备选型时采用数字处理设备，并对信噪 比进行严格控制。对系统布线、接插件焊接质量及系统接地系统等进行严格的工 艺控制。
安全保障
所有设备和电气控制器材、装置全都满足相应的国际安全标准和操作规程， 具有故障自动保护的功能，以保证器材和电气控制系统对人身是安全的。所有电 线、电缆为耐火型、阻燃型或低烟幕型的， 减少事故的发生。或避免发生事故时 有害烟幕对人员的伤害。
设备零部件之间的连接、设备与基础墙壁及其它土建构件的连接， 均采用标 准紧固件。紧固件的尺寸能满足符合与结构的需要， 结构设计上避免紧固件承受 偏心载荷。
技术环保思想
音响系统是一个比较耗电的系统，但是通过技术手段的提高，可以减少音响 系统的耗电量。在以往的系统设计中，往往被设计师所忽视。音响系统实质是“声 能——电能——声能”的转换过程，而在整个音响系统中，功放音箱的耗电量占 了整个系统 85%以上，因此在满足各个指标的情况下，选用节能降耗功放和音箱， 可以达到环保的目的，并且增加了系统的安全性。
2）沉浸式体验

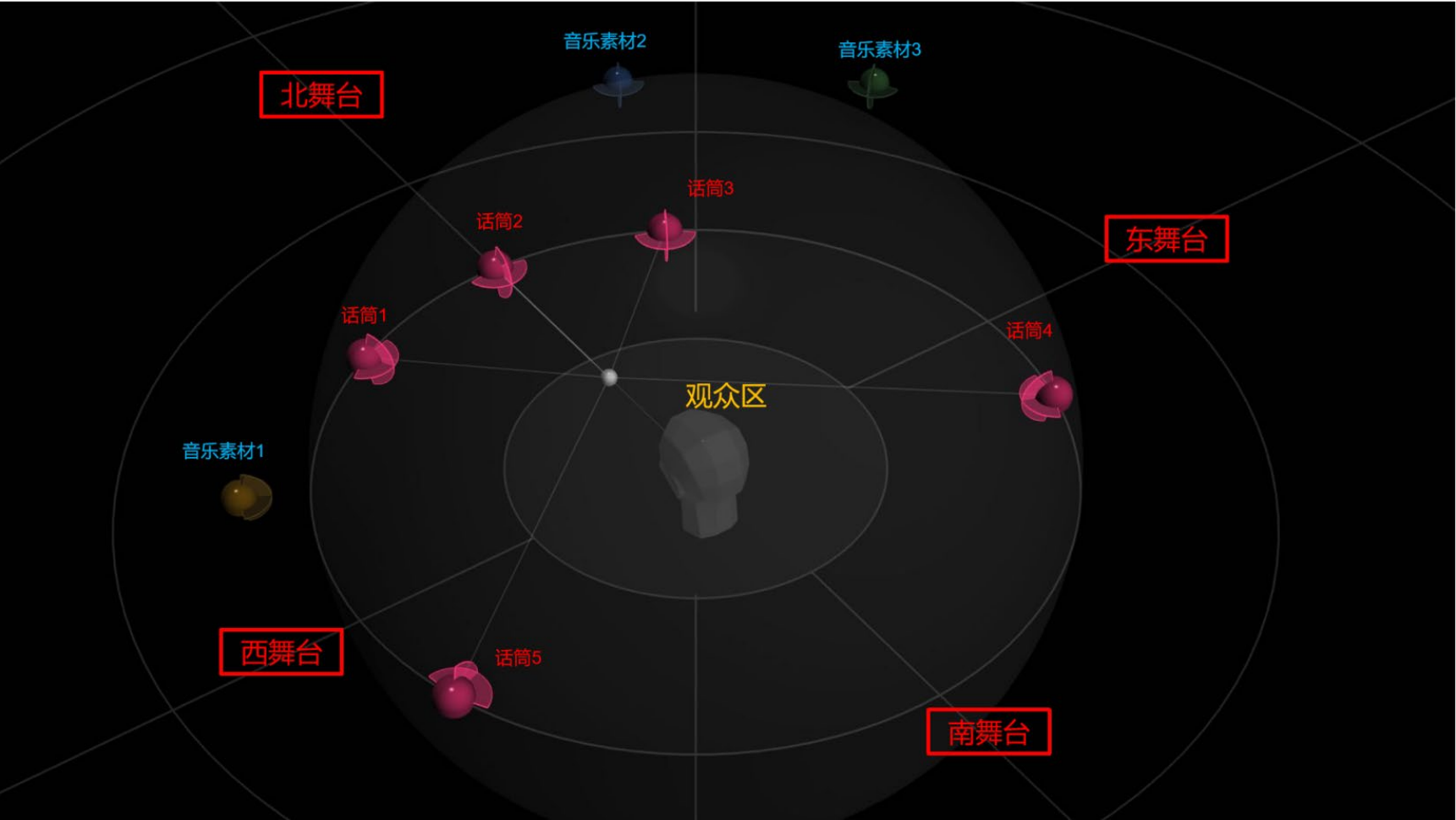

通过全方位的声音覆盖和精确的声音定位，为观众营造出身临其境的观演氛 围。无论是来自舞台上的声音、周围的环境音效还是上方的反射声， 都能让观众 感受到声音从各个方向传来，仿佛置身于演出场景之中，增强了观众的参与感和 情感共鸣。
3）灵活性与适应性

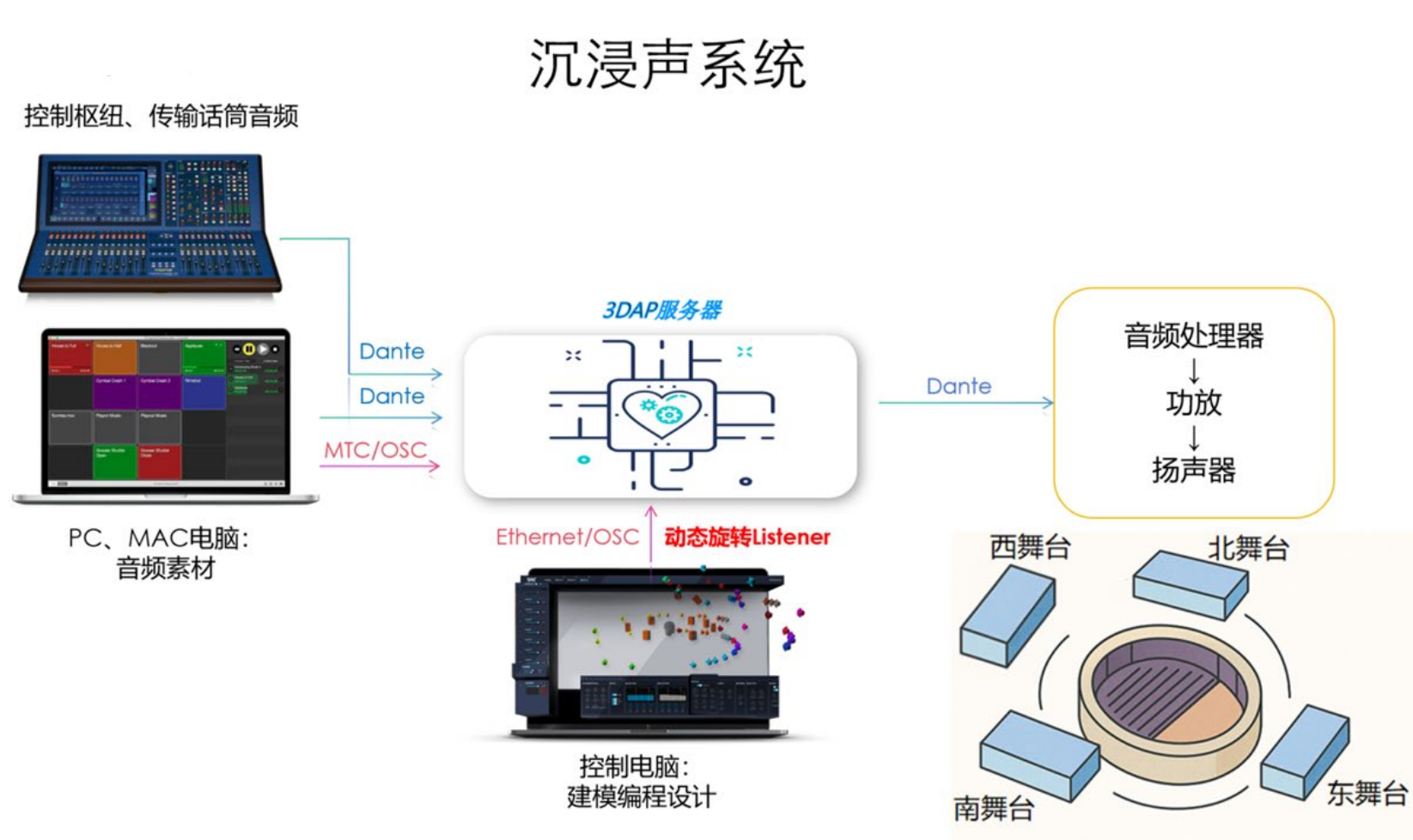

音频系统具备高度的灵活性，可根据不同的剧目类型、演出形式和观众需求 进行快速调整。通过 DSP 和音频矩阵的控制，能够轻松改变音响系统的声音效 果、声场覆盖模式以及各个扬声器的音量和音色平衡， 适应从音乐会、戏剧、舞 蹈到多媒体演出等多种艺术形式的需要。
4）智能化控制
配备先进的智能化控制系统，可实现对音频系统的远程监控和管理。工作人 员可以通过中控室的触摸屏或计算机终端对音响系统的各项参数进行实时调整 和监测，如查看各个扬声器的工作状态、信号电平、频率响应等参数， 及时发现 并解决潜在的问题，确保演出过程中音频系统的稳定运行。
